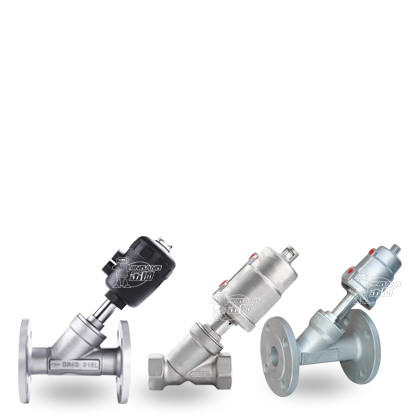

氣動角座閥型號說明

2016/3/16

型號編製說明

-JG	-6000	-2	-DA	-MF3	-15~100
>1.国产爆乳乱码女大生Av品牌	>2.氣動角座閥	>3.法蘭	>4.氣動角行程	>5.四氟密封	>4.口徑

-J	-16、25
>7.閥體材質	>8.公稱壓力

1代號	係列型號	2代號	公稱通徑	3代號	功能選型
JG	国产爆乳乱码女大生Av品牌	A	電磁閥係列	1	內螺紋
20	電磁閥	Q	球閥係列	2	法蘭
60	氣動閥門	D	蝶閥係列	3	對夾
90	電動閥門	Z	閘閥係列	4	外螺紋
10	調節閥門	J	截止閥係列	5	焊接
30	手動閥門	T	調節閥係列	6	三通L型內螺紋
00	其他閥門	H	止回閥係列	7	三通T型內螺紋
		X	旋塞閥係列	8	卡箍
		G	隔膜閥係列	9	三通L型法蘭
		00	角座閥係列	10	三通T型法蘭
		WQ/D	衛生級球閥/蝶閥係列	11	固定式
		BQ	保溫球閥係列	12	V型球閥係列
		0	其他	0	其他

4代號	執行機構	5代號	密封材質	6代號	閥門口徑
	電磁線圈	MF1	丁腈橡膠NBR[-20~100°C]	1-3	1~3mm	G1/8
1440	電磁閥電磁線圈係列	MF2	氟橡膠FKM[-20~150°C]	3-15	3~15m	G1/4
	氣動執行閥	MF3	聚四氟乙烯PTFE[-40~220°C]	8-15	8~15mm	G3/8
DA/SR	氣動角行程	MF4	對位聚苯PPL[-40~300°C]	10-15	10~15mm	G1/2	DN15
ZHA/B	氣動直行程	MF5	金屬硬密封[-40~425°C]	20	20mm	G3/4	DN20
	電動執行器	MF6	硬質合金[-60~425°C]	25	25mm	G1	DN25
DX	JG精小型	MF7	半襯四氟 [-40~160°C]	32	32mm	G1-1/4	DN32
DQ	JGQ防爆型	MF8	全襯四氟 [-40~160°C]	40	40mm	G1-1/2	DN40
3810	直行程調節型	MF9	三元乙丙膠EPDM [-30~120°C]	50	50mm	G2	DN50
DZK	直行程	MF10	柔性石墨 [-40~260°C]	100	100mm		DN100
DTR	角行程	MF11	尼龍 [-20~80°C]	200	200mm		DN200
SND	西門子係列	0	其他	......	......

7代號	閥體質材	8代號	公稱壓力	9代號	可選功能
A	不鏽鋼304	06	PN6bar	K	常開型注：常閉型省略
B	不鏽鋼316	10	PN10bar	B	防爆型注：電磁閥/電動閥類型
C	黃銅	16	PN16bar	S	帶手動開關功能
D	鑄鋼WCB	25	PN25bar	S1	帶手輪機構開關功能
E	鑄鐵HT200	40	PN40bar	X	帶無源觸電反饋信號
F	不鏽鋼316L	64	PN64bar	X1	防爆型無源觸電點反饋信號
G	不鏽鋼310S[2520]		美標公稱壓力	D23	氣缸配2位3通電磁閥
H	鍛鋼WC6	150LB	Class150	D25	氣缸配2位5通電磁閥
I	鍛鋼WC9	300LB	Class300	TQ	氣動執行器角行程調節型
J/K	塑料PVC/聚四氟乙烯PTFE	600LB	Class600	TD	電動執行器角行程調節型
0	其他	......	......	0	其他

注意：

其他材質或壓力可根據客戶要求定製。

訂貨須知：

1、訂貨前未選定型號，請您提供相應的技術參數，如：公稱通徑、介質種類、工作壓力、額定電壓、連接方式、安裝方式、介質溫度、環境溫度、閥體材質及特殊功能要求（包括：常開或常閉、信號反饋、止回功能、手動裝置、介質粘度及腐蝕性）；我們專業銷售工程師會及時與您溝通落實相應的型號。

2、已由設計院所或單位部門選定我公司產品型號的，按製定型號與我公司銷售中心訂購同時也請提供具體的技術參數。

3、使用工況非常重要或管路係統比較複雜時，請您務必提供管路安裝示意圖及詳細參數，由雙方工程師共同審核把關。
