幾種閥門的3D動畫解剖，秒懂~
2020/9/15
固定球閥，通過旋轉閥門中的球體來控製閥門的打開和關閉，球體中間有一個通孔，可以旋轉90°，通孔的直徑等於或小於管道的直徑，當球體旋轉90°時，管道進出口麵都是球麵，從而關閉閥門，截斷流體，當球閥回轉90°時，管道進出口麵都是球孔麵，流體通過閥門，球閥可旋轉到不同的角度，從而可控製流體的大小；固定球閥常用於一般管線上，如輸送水，油，蒸汽等。

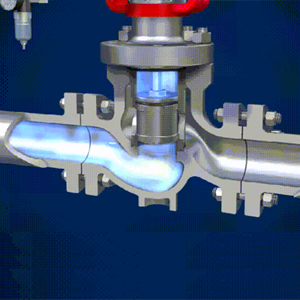

截止閥，又稱截門閥，通過旋轉閥杆施加壓力，可以完 全密封掉閥座出口，從而阻止流體流通；截止閥常用在天然氣，液化氣，硫酸等一些腐蝕性氣體，液體管路中。
閘閥，就像一個閘門一樣，通過旋轉閥杆，控製閘板做上下垂直運動來控製流體，閘板兩邊的密封圈能完 全密封整個截麵，閘閥隻能做全開和全關，不能作為調節流量的閥門使用；閘閥主要用在自來水，汙水，船舶等管道上作為截流裝置使用。
旋啟式止回閥，是靠流體的壓力將閥蓋打開，當閥門進出口管道內流體的壓力均衡時，閥蓋又能靠自身的重力關閉，阻止流體通過，其主要作用是防止流體倒流，屬於自動閥類；主要用於石油，化工，製藥等管路上。
蝶閥，又叫翻板閥，可以旋轉90°，通過旋轉閥杆帶動碟板轉動，改變碟板的角度就能控製流體的流量，可用於截斷，接通，調節管路中的流體；常用於供水，供氣等管路中，作為調節和截流裝置。
調節閥，又叫控製閥，用於控製流體的大小，當閥門調節部位收到調節信號，閥杆會根據信號自動控製閥門的開關程度，從而達到對流體流速及壓力的調節；常用於供熱，燃氣，石化等管路中。
